Machine de prélèvement et de placement TP220
- Description du produit
La machine de prélèvement et de placement automatique TP220 est l'équipement le plus rentable du marché, elle monte une variété de composants par buse à vide. La machine peut monter des composants SMD 0603 et supérieurs, SOIC ect; il peut équiper le chargeur GF, l'axe Z peut tourner, ce qui peut répondre à divers angles de composant SMD.
- Fiche technique
TP220 Résumé:
1. Composant disponible pour les diodes colonnaires SOP inférieures à 20mm, les triodes, les puces SOT, SOP, IC et les composants 0603 (à l'exception du condensateur électrique à électrolyse en aluminium de 5m) ect
2. Alimentation électrique intelligente
3. Programme et technologie de montage pour multi-panneaux
4. Fonction programme hors ligne
5. Contrôle du programme
6. Programme visionnaire
7. Puissante fonction d'importation de données, tous les formats de fichier PCB peuvent être importés. un nouveau programme peut être terminé en 10 minutes
8. Choisissez et placez de manière stable SMD 0402
9. Capot de sécurité pour la protection de l'opérateur contre la poussière
10. Rail de guidage linéaire de haute précision
11. Configurez 5 types de buses, le logiciel rappelle le "changement de buse"
Présentation du produit:
La machine de prélèvement et de placement TP220 est l'équipement le plus rentable du marché, il monte une variété de composants par buse à vide. La machine peut monter des composants SMD 0603 et supérieurs, SOIC ect; il peut équiper le chargeur GF, l'axe Z peut tourner, ce qui peut répondre à différents angles de composant SMD.
Paramétrage:
1 ensemble d'ordinateurs industriels
Groupe Tête de montage 2
Buse 2 pièces
Optionnel:
1. Chargeur automatique de 8mm, 12mm, 16mm et 24mm
2. Buse
3. Pompe industrielle
4. Source d'alimentation sans interruption UPS
Paramètres techniques:
| TP220(deux têtes) | |
| Taille maximale du circuit imprimé | 300×200mm |
| Plage de déplacement maximale | 380×350mm |
| Plage de déplacement maximale de l'axe Z | 10mm |
| Vitesse de prélèvement typique | Vitesse maximale : 4 000 CPH Vitesse réelle: 2600-3500PH |
| Résolution | ±0.015mm |
| Précision de répétition | ±0.15mm |
| Méthode de positionnement | Position de la machinerie |
| Les composants peuvent monter | 0603 et au-dessus des composants SMD et SOIC (moins de 15 mm) |
| Méthode du programme | Entrée de programme vidéo/logiciel |
| Méthode d'entraînement | Entraînement par courroie synchrone industrielle |
| Alimentateur à bande | Chargeur intelligent électrique de type GF de 8mm, 12mm (en option) |
| Numéro de chargeurber | 23 pièces de chargeur électrique 8mm GFTA-08S peuvent être placées à l'avant |
| Air comprimé | 80psi(0.5Mpa) |
| Source de courant | 220V, 50Hz |
| Poids | 126kg |

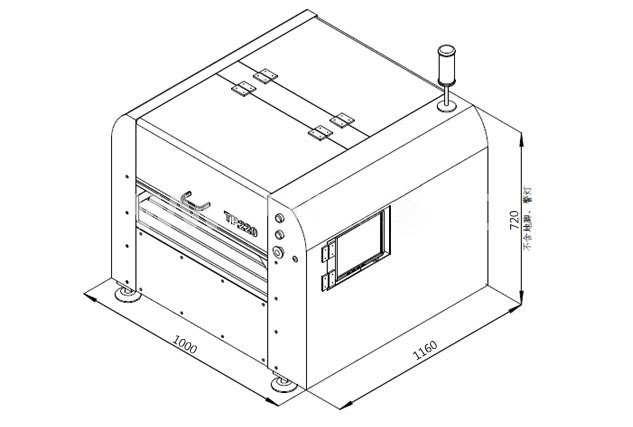

| Dimension | 1000×1160×720mm |
